Arbre à bijoux

Etapes de fabrication


  • Création du fichier à partir d'une photo avec l'outil Plume sur Inkscape.
  • Dessin du support, de la même manière.

Etapes d'assemblage


  • Assembler les deux pièces, il s'agit d'un assemblage à mi-bois donc pas forcément besoin de colle!

Remarques :


  • Il est possible de créer plein d'esthétiques d'arbre à bijoux, libre à toi d'en faire une autre et de déposer la photo ici.

En savoir plus

Arbre décoratif Arbre décoratif

Etapes de fabrication

- Découper sur le bois de ton choix

Etapes d'assemblage

- Peindre à la bombe si souhaité

En savoir plus

Carte de vœux Carte de vœux de de Nouvel An Trèfle

Etapes de fabrication

Choisir un motif sur internet.
Téléchargez l'image puis l'ouvrir sous Inskcape.
La vectoriser (vectoriser un objet matriciel).
Dessinez un cadre avec le texte souhaité.

Etapes d'assemblage

Découpe l'image dans du MDF 3mm
Découpe la carte dans du papier épais

Remarques :

La couverture peut être fait à part avec un autre papier.
L'objet peut être collé (colle à bois) ou fixé (Patafix) sur la carte

En savoir plus

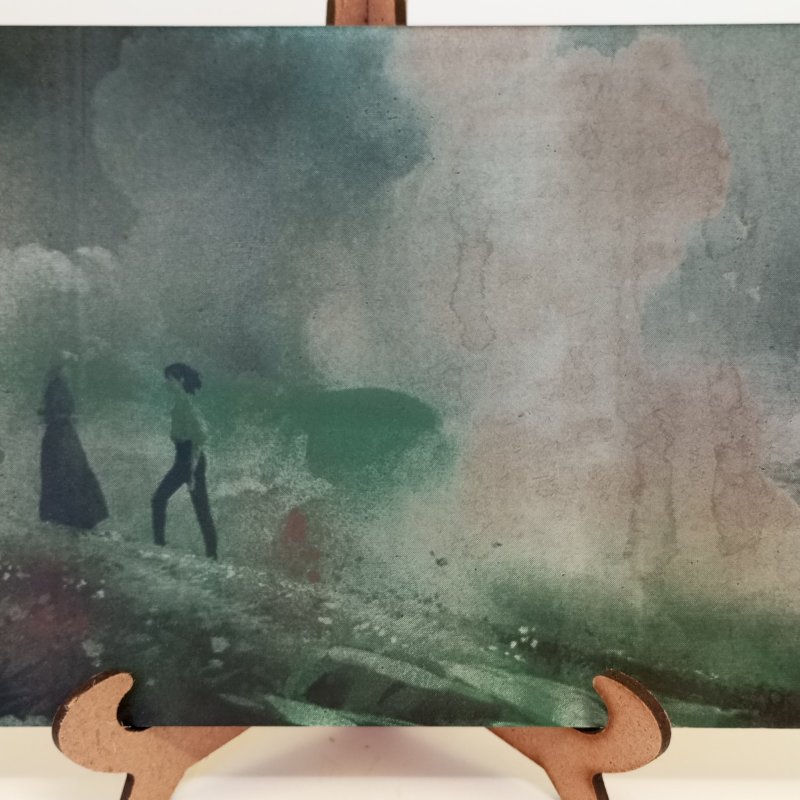

Gravure d'image noir & blanc avec la découpe laser Gravure d'image Château ambulant noir & blanc à la découpe laser

Etapes de fabrication


1/ Choisissez une image et transformez la en négatif grâce à Gimp ou à Photoshop, bien mettre le fichier en .PNG
2/ Prenez une plaque de MDF 3mm à la dimension de l'image ou de la photo que vous souhaitez graver.
3/ Bombez la plaque de MDF avec les bombes de peinture comme suit : 2 couches de blanc, 2 couches de noir. Il est important de laisser sécher un peu la peinture entre les couches.
4/ Lancer la gravure de votre bois avec le réglage suivant sur le logiciel de la Trotec: "Tacti MDF 3 peinture"
5/ Essuyez avec un papier absorbant sec le dessus de la gravure pour enlever les poussières.


Remarques :

Vous pouvez vernie votre image à la bombe ou avec un vernis colle pour bois !

En savoir plus

Gravure et miroirs Gravure à l'arrière de miroirs

Etapes de conception


Choisis un dessin à graver, il faut que ce dernier soit linéaire (dessin noir sur blanc type coloriage), cela te simplifiera la vie.
Va le vectoriser sur Inkscape, c'est plus "prudent" que laisser Trotec Ruby convertir l'image directement en nuances de gris.
L'ouvrir sur Inkscape te permettra également de calibrer ton dessin à bonne taille pour ton miroir, et de le mettre en mode miroir lui-même ! Car nous allons revoir ça après, mais le dessin sera bien gravé à l'arrière du miroir.

Etapes de réalisation


Positionner le miroir dans la machine : comme je ne voulais pas abimer la face "miroir" lors de la gravure sur la face arrière, j'ai positionner mon miroir sur une chute de bois.
Lancer la gravure avec les réglages "test verre gravure(nouveau)". Se référer à la page Découpe Laser si besoin.
Une fois le miroir gravé : possible de laisser tel quel ou bien de venir peindre l'arrière (posca et/ou bombe de peinture)!

Remarques :


Les photos jointes sont deux exemple, n'hésitez pas à en rajouter!

En savoir plus

Jeu de loup-garou

Etapes de fabrication


  • Choix des symboles pour les fiches personnages sur Noun Project.
  • Création de la boîte sur Maker Case.
  • Création du fichier, positionnement des gravures sur la boîte.
  • Découpe et gravure des cartes et de la boîte à la découpe laser.

Etapes d'assemblage


  • Coller les supports du couvercle aux côtés droit et gauche de la boîte.
  • Assembler les côtés entre eux, à partir du dessous de la boîte.
  • Finir par coller le haut de la boîte.
  • (Ranger les cartes)
  • Coulisser le couvercle et fermer la boîte.

Remarques :


Il est possible de personnaliser la boîte et les cartes avec d'autres gravures!

En savoir plus

Panier Jeu du Verger Panier en bois pour le jeu de société du verger

Etapes de fabrication

- Découper les 5 éléments sur du MdF 3mm
- Découper la anse sur du MdF 6mm

Etapes d'assemblage

- Coller l'ensemble des pièces entre elles

En savoir plus

Planisphère pochoir Planisphère en bois MDF 3 avec les continents découpés

Planisphère pochoir

  • Etapes de fabrication

A partir d'un carte .png, vectoriser sous Inkscape.
Découper les continents à la découpe laser.
Nettoyer au vinaigre blanc

Etapes d'assemblage

Découper à la découpe laser un cadre à la dimension du plateau planisphère.
Coller le cadre à l'arrière du plateau

Remarques :

Il est possible de fixer un tissu à l'arrière du cadre pour qu'il apparaisse à l'emplacement des continents

En savoir plus

QR code adhésif QR code adhésif sur plastique bicolore (donc water-proof)

Préparation en amont (chez soi)

Préparation du QR code en noir et blanc sur un site spécialisé.
Sauvegarder sous un fichier QRcode.png
Vectorisation de l'image à l'aide du logiciel Inkscape.
Sauvegarder sous un fichier QRcode.svg
Tester la taille du QR code sur l'écran du PC et mesurer à la règle la dimension optimale.

Etapes de fabrication (au fablab)

Charger un panneau PPMA bicolore 1.5mm dans la machine.
Faire la pige du laser.
Importer le fichier QRcode.svg dans le logiciel Trotec de la machine à découpe Trotec Speedy 300.
Sélectionner les formes à graver et les basculer en vert fluo (gravure profonde).
Dessiner un carré rouge (découpe) autour du QR code pour préciser la zone de découpe.
Lancer la gravure et attendre que le filtre ait fini d'aspirer.
Retirer la découpe et nettoyer à l'aide d'un bout de chiffon imbibé d'alcool isopropylique.
Jetter le chiffon et ranger.

Remarques

L'objectif est de coller le QR code en extérieur et de voir comment ça resiste aux intempéries (soleil et pluies).

En savoir plus

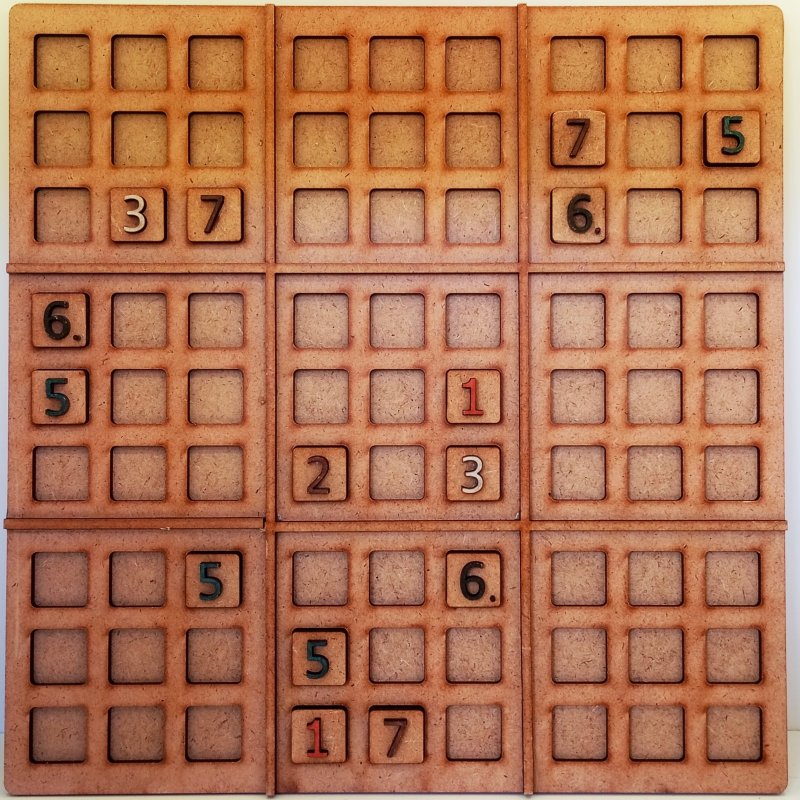

Sudoku

Etapes de fabrication

- Decouper les deux morceaux du socle, la grille, les numéros en MDF 3mm - Decouper les pion en MDF 6mm pour qu'ils puissent deborder de leurs cadres

Etapes d'assemblage

  • Coller les morceaux de socle et la grille ensemble
  • Il faut maintenant peindre les chiffres à la bombe ou au pinceau avec des couleurs différent
  • Coller les pions avec les chiffres

Remarques :

En savoir plus



old




Fichiers de projets sans filtre

Il y a 0 fiche.

Mon astuce, c'est... Image exemple
Il existe un réglage tout prêt pour le MDF3 peint (fait par nos soins)! Il sert à graver seulement une couche de peinture et découpe le bois pour autant. Il s'appelle "Tacti MDF3 Peinture" Mdf3Peint_imagebf_image_IMG_25971_20241104163415_20241104163415.jpg
