Ce site est en constante évolution... Vous pourrez bientôt découvrir ici les projets créés au TactiLab, et participer vous-mêmes à la documentation de vos projets! :)
Créez la boîte aux dimensions voulues sur MakerCase

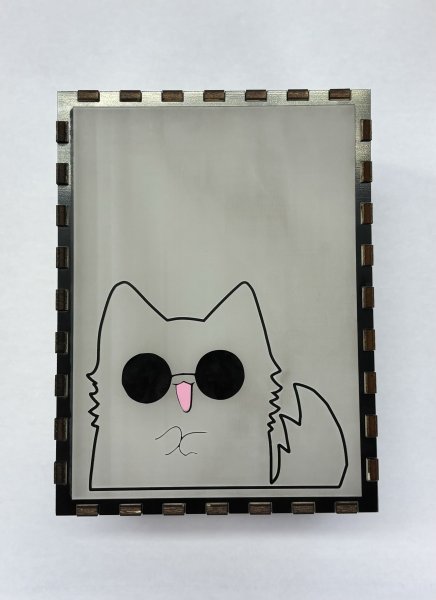

La personnaliser comme voulue sur Inkscape à partir du fichier .SVG. Prévoir qu'il y aura une face en plexiglas bicolore noir/transparent qui sera donc gravée (côté noir). Ici les contours du chat, les lunettes, ses pattes et le cadre autour sont les parties non gravées de la matière)
Pour le dessin gravé justement, si vous souhaitez avoir des parties colorées (comme la partie rose sur la photo), y penser en amont : vous pourrez les coller sur la face en plexiglas avec du vinyle autocollant. Dans ce cas, pensez à créer les fichiers en .DXF pour la découpe vinyle en même temps.
Découper les parties en bois de la boîte à la découpe laser.
Graver et découper la face en plexiglas. Il faut mettre la surface noire au dessus. Attention : la matière va se courber avec la chaleur, c'est normal. Ce défaut est récupérable, il vous suffira de plonger la matière dans de l'eau bouillante 10 min, puis de la sortir, et la tordre légèrement en sens inverse (caler sous des poids).
Découper les parties autocollantes à la découpe vinyle. Soyez vigilants par rapport aux dimensions, le fichier .DXF n'aura pas garder les bonnes. Il faut se baser sur le dessin complet sur Inkscape, et tour redimmensionner proportionellement.
Etapes d'assemblage
Coller les autocollants vinyles au bon endroit sur la plaque en plexiglas, après l'avoir aplatie.
Si vous placez des LED à l'intérieur il faut que la boîte puisse toujours s'ouvrir pour les changer, replacer... Définir un côté qui ne sera pas coller.
Bien tester l'assemblage de la boîte sans colle avant, puis coller avec de la colle à bois.
Placez les LED à l'intérieur.
Remarques :
N'hésitez pas à demander à l'équipe du TactiLab si il reste dans les réserves ce plexiglas spécifique, il n'est pas toujours réapprovisionner.
Placer les dessins/motifs choisis pour les gravures. (Possibilités de piocher des dessins sur Noun Project)
Découpe et gravure.
Etapes d'assemblage
Vous pouvez envisager de mettre de la mousse à l'intérieur du boîtier pour ne pas rayer vos lunettes, pour cela, munissez vous d'un cutter et de colle. Servez-vous des pièces de la boîte (pas encore assemblées) pour découper la mousse à la bonne taille.
Mise en garde : testez l'assemblage avant de coller!

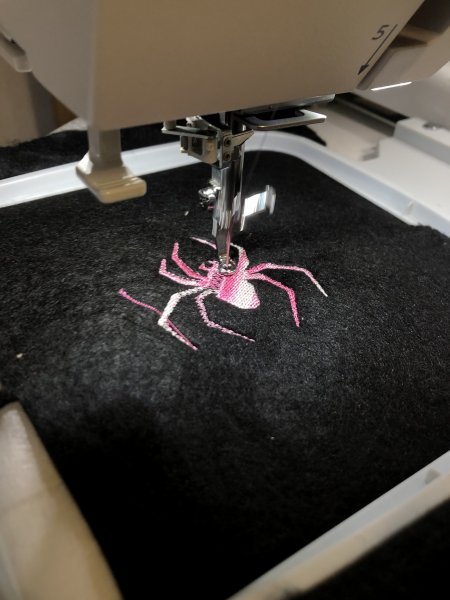

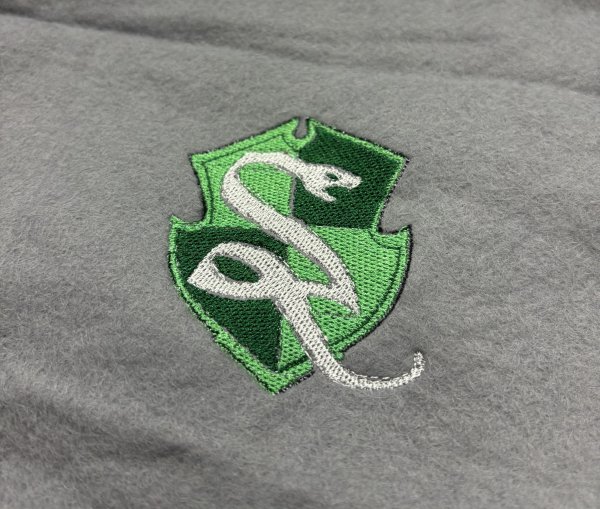

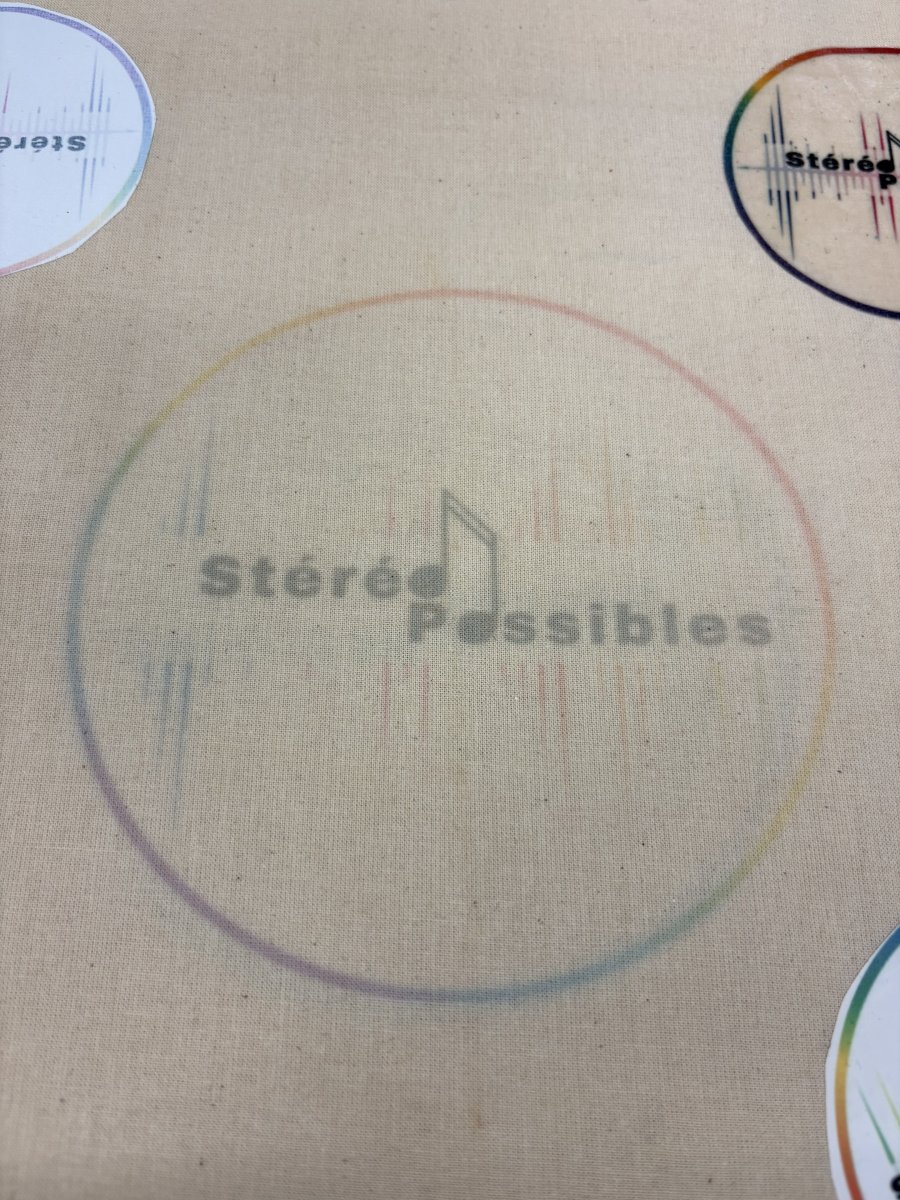

Construire le fichier avec Inkscape et l'extension Inkstitch.
L'objet tout en dessous des calques sera réalisé en premier par la brodeuse.
Une couleur sur le logiciel = une couleur de fil.
Faire en sorte que les couleurs ne se chevauchent pas
Remarques
Le fichier reste à améliorer, il y a des écarts entre les couleurs et la broderie du contour dans Inkscape n'est pas concluante.
Nom du projet (long)
Carte de vœux de de Nouvel An Trèfle
Niveau de difficulté
Facile
Estimation du temps de projet (en min)
12
Ressource(s) du TactiLab associée(s)
Découpe laser
Matériaux
MDF 3mm
Papier
Matériels et outils
Colle
Règle
Etapes de fabrication
Choisir un motif sur internet.
Téléchargez l'image puis l'ouvrir sous Inskcape.
La vectoriser (vectoriser un objet matriciel).
Dessinez un cadre avec le texte souhaité.
Etapes d'assemblage
Découpe l'image dans du MDF 3mm
Découpe la carte dans du papier épais
Remarques :
La couverture peut être fait à part avec un autre papier.
L'objet peut être collé (colle à bois) ou fixé (Patafix) sur la carte
Nom du projet (long)
Gravure d'image en couleur sur la découpe laser, Pokémon
Niveau de difficulté
Moyen
Estimation du temps de projet (en min)
60
Matériaux
MDF 3mm
Matériels et outils
Bombes de peinture
Etapes de fabrication
1/ Choisissez une image et transformez la en négatif grâce à Gimp ou à Photoshop, bien mettre le fichier en .PNG
2/ Prenez une plaque de MDF 3mm à la dimension de l'image ou de la photo que vous souhaitez graver.
3/ Bombez la plaque de MDF avec les bombes de peinture comme suit : 2 couches de blanc, 1 couche de couleur, 2 couches de noir. Il est important de laisser sécher un peu la peinture entre les couches.
4/ Lancer la gravure de votre bois avec le réglage suivant sur le logiciel de la Trotec: "Tacti MDF 3 peinture"
5/ Essuyez avec un papier absorbant sec le dessus de la gravure pour enlever les poussières.
Remarques :
Vous pouvez imprimer votre image et mettre plusieurs couleurs sur la plaque selon vos envies et l'image.
Gravure d'image noir & blanc avec la découpe laser
Gravure d'image noir & blanc avec la découpe laser
Nom du projet (long)
Gravure d'image Château ambulant noir & blanc à la découpe laser
Niveau de difficulté
Moyen
Estimation du temps de projet (en min)
60
Ressource(s) du TactiLab associée(s)
Découpe laser
Matériaux
MDF 3mm
Matériels et outils
Bombes de peinture
Etapes de fabrication
1/ Choisissez une image et transformez la en négatif grâce à Gimp ou à Photoshop, bien mettre le fichier en .PNG
2/ Prenez une plaque de MDF 3mm à la dimension de l'image ou de la photo que vous souhaitez graver.
3/ Bombez la plaque de MDF avec les bombes de peinture comme suit : 2 couches de blanc, 2 couches de noir. Il est important de laisser sécher un peu la peinture entre les couches.
4/ Lancer la gravure de votre bois avec le réglage suivant sur le logiciel de la Trotec: "Tacti MDF 3 peinture"
5/ Essuyez avec un papier absorbant sec le dessus de la gravure pour enlever les poussières.
Remarques :
Vous pouvez vernie votre image à la bombe ou avec un vernis colle pour bois !
Nom du projet (long)

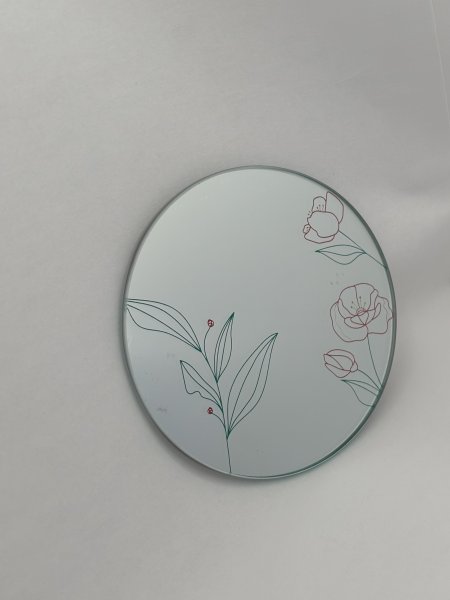

Gravure à l'arrière de miroirs
Niveau de difficulté
Moyen
Estimation du temps de projet (en min)
60
Ressource(s) du TactiLab associée(s)
Découpe laser
Matériels et outils
Bombes de peinture
Etapes de conception
Choisis un dessin à graver, il faut que ce dernier soit linéaire (dessin noir sur blanc type coloriage), cela te simplifiera la vie.
Va le vectoriser sur Inkscape, c'est plus "prudent" que laisser Trotec Ruby convertir l'image directement en nuances de gris.
L'ouvrir sur Inkscape te permettra également de calibrer ton dessin à bonne taille pour ton miroir, et de le mettre en mode miroir lui-même ! Car nous allons revoir ça après, mais le dessin sera bien gravé à l'arrière du miroir.
Etapes de réalisation
Positionner le miroir dans la machine : comme je ne voulais pas abimer la face "miroir" lors de la gravure sur la face arrière, j'ai positionner mon miroir sur une chute de bois.
Lancer la gravure avec les réglages "test verre gravure(nouveau)". Se référer à la page Découpe Laser si besoin.
Une fois le miroir gravé : possible de laisser tel quel ou bien de venir peindre l'arrière (posca et/ou bombe de peinture)!
Remarques :
Les photos jointes sont deux exemple, n'hésitez pas à en rajouter!
Nom du projet (long)

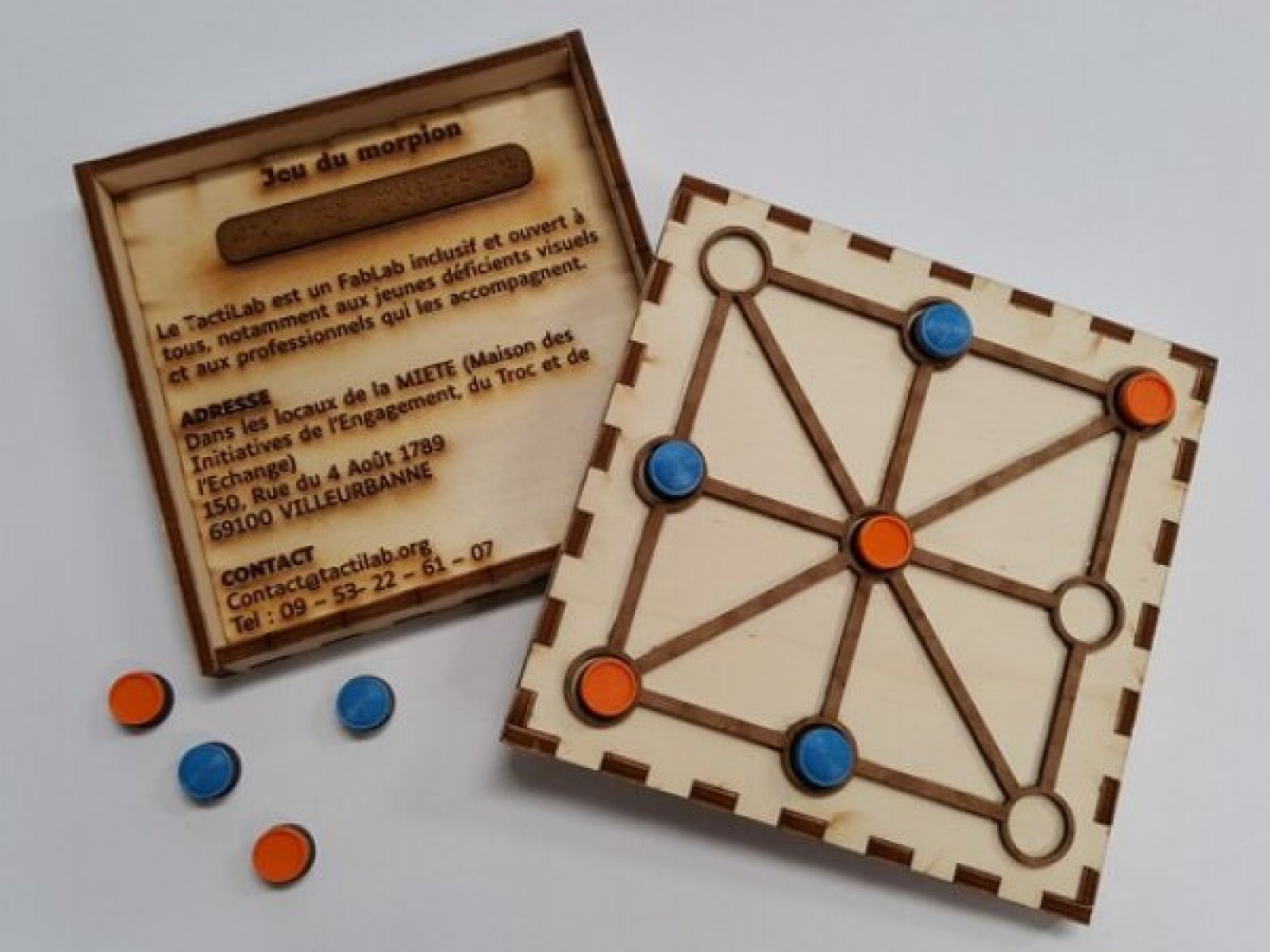

Jeu du morpion accessible aux personnes déficientes visuelles
Niveau de difficulté
Facile
Matériaux
MDF 3mm
CP 5mm
PLA (filament 3D)
Matériels et outils
Colle
Pinceaux
Jeu du morpion accessible aux personnes déficientes visuelles
Matières nécessaires :
Bois de 3 mm d'épaisseur ()
Bois de 5 mm d'épaisser
Filaments PLA de 2 couleurs différentes et contrastées (ex. orange et bleu, blanc et noir, rose et vert)
Colle à bois + pinceau
Etapes de fabrication
Découper sur le bois de 3mm le fichier - Découper sur le bois de 5mm le fichier
Imprimer 6 pions creux d'une couleur le fichier - Imprimer 6 pions bombés d'une autre couleur le fichier
Etapes d'assemblage
Assembler le dessus de la boîte (carré + 4 côtés correspondants) à l'aide de la colle à bois
Assembler le dessous de la boîte (carré + 4 côtés correspondants) à l'aide de la colle à bois
Coller la plaque en braille "Jeu du morpion" à l'emplacement prévu (rectangle gravé sur le fond de la boîte)
Coller les pions en PLA sur les pions en bois
Remarques :
Vous pouvez faire le choix de graver du texte, des images sur les différentes faces de la boîte. Cela peut être les règles du jeu, un texte de présentation etc...
Documentation
Jeu du morpion accessible aux personnes déficientes visuelles - SVG
Jeu du morpion accessible aux personnes déficientes visuelles - SVG
Découpe et gravure sur bois avec la découpe laser.
Etapes d'assemblage
Ordonner les différentes couches et les coller.
Anticiper/faire le trou par lequel passera l'ampoule.
Remarques :
Pour un rendu "plus propre" il est possible de recouvrir les côtés avec du scotch kraft; cela dissimulera le fait qu'il y ait différentes couches de bois.

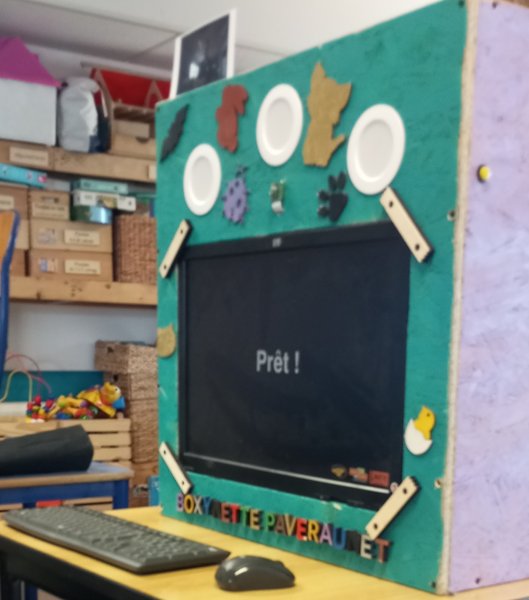

- Raspberry pi 3 b
- Camera module 3
- 3 lampe led
- Un bouton
- Imprimante Selphy-CP1500
- Clavier & souris bluethoot
- Cable
- Prise electrique
- Fer a souder
- Planche en bois
Etapes Programmation
- Installer votre raspberry
- ouvrer votre terminal et ecrivez la commande "sudo apt install mu-editor printer-driver-all"
- copier coller le fichier photobox.txt dans le bureau renommer le en photobox.py,
- remplacer les lignes de commande avec /home/photobox en remplacent photobox par le nom de votre appareil photobox.txt (5.2kB)
Etapes Imprimante
Pour ajouter votre imprimante dans le raspberry : - Brancher en usb votre imprimante au raspberry
Créer une boîte sans couvercle sur le site Maker Case. Attention à bien penser les dimensions selon un pot de yaourt en verre si vous projetez de pouvoir allumer des bougies dedans, car celui-ci est une couche entre la bougie et le bois pour que ce dernier ne chauffe pas trop...
Trouver des pictogrammes sur le site Noun Project.
Assembler les éléments comme souhaités, placer les pictogrammes sur les faces du photophore, les travailler de sorte à choisir ce qui est creusé, ce qui est gravé...
Etapes d'assemblage
Coller les différentes parties avec la colle à bois, après avoir vérifier l'assemblage sans colle.
Remarques :
Eventuellement recouvrir l'intérieur avec du papier calque pour l'esthétique.
Pour placer une bougie à l'intérieur, la mettre dans un pot de yaourt en verre, comme mentionné plus haut. (Pour ne pas trop chauffer le bois)
Nom du projet (long)
QR code adhésif sur plastique bicolore (donc water-proof)
Niveau de difficulté
Facile
Estimation du temps de projet (en min)
30
Ressource(s) du TactiLab associée(s)
Découpe laser
Matériaux
PMMA Bicolore
Préparation en amont (chez soi)
Préparation du QR code en noir et blanc sur un site spécialisé.
Sauvegarder sous un fichier QRcode.png
Vectorisation de l'image à l'aide du logiciel Inkscape.
Sauvegarder sous un fichier QRcode.svg
Tester la taille du QR code sur l'écran du PC et mesurer à la règle la dimension optimale.
Etapes de fabrication (au fablab)
Charger un panneau PPMA bicolore 1.5mm dans la machine.
Faire la pige du laser.
Importer le fichier QRcode.svg dans le logiciel Trotec de la machine à découpe Trotec Speedy 300.
Sélectionner les formes à graver et les basculer en vert fluo (gravure profonde).
Dessiner un carré rouge (découpe) autour du QR code pour préciser la zone de découpe.
Lancer la gravure et attendre que le filtre ait fini d'aspirer.
Retirer la découpe et nettoyer à l'aide d'un bout de chiffon imbibé d'alcool isopropylique.
Jetter le chiffon et ranger.
Remarques
L'objectif est de coller le QR code en extérieur et de voir comment ça resiste aux intempéries (soleil et pluies).
Nom du projet (long)
Time And Relative Dimension In Space
Niveau de difficulté
Facile
Matériaux
CP 5mm
CP 10mm
PMMA 3mm
Matériels et outils
Colle
Pinceaux
Cutter
Etapes de fabrication
Création de fichier informatique
Découpe laser sur les différents matériaux utilisés
Etapes d'assemblage
Assemblage des pièces découpées
Sous-couche blanche de peinture
Peinture finale
Instalation des pléxiglass intérieur
Installation des LED
Finitions : coller les plateformes en bois au deux extrémité de l'enseigne; coller les plaques de bois à l'intérieur; coller des batons à l'exterieur de chaque coté
Remarques :
En + : des détails on été rajoutés et on été peints; plaquettes en bois avec écriture.
